Игольчатый трёхходовой клапан запорный КЗИТ - предназначен для присоединения манометрического прибора к магистрали с рабочей средой, сброса давления и слива среды при демонтаже прибора, а также подключения контрольного манометра с автономным клапаном включения.
| Обозначение |
Клапан
КЗИТ-25л
|
Клапан
КЗИТ-40с
|
Клапан
КЗИТ-40н
(замена на КЗИТ-60н)
|
| Материал корпуса | латунь | сталь углеродистая |
сталь нержавеющая |
| Уплотнение | PTFE | графит | графит |
| Предельное давление, МПа |
25,0 | 40,0 | 40,0 (замена на 60 МПа) |
| Диапазон температур, °С | -20..+160 | -20..+160 | -40..+200* |
| Резьба под магистраль / под прибор |
наруж G1/4" / внутр G1/4"
наруж G1/2" / внутр G1/2"
наруж М20х1,5 / внутр М20х1,5
наруж 1/2NPT / внутр 1/2NPT
|
||

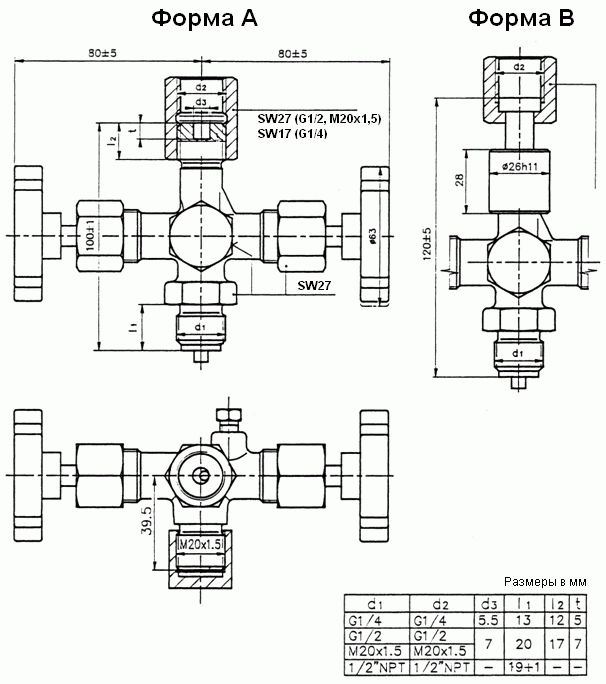

| Штуцер под прибор |
форма А - стяжная муфта по DIN16283
форма В - ниппельное соединение с
накидной гайкой по DIN 16284
|
||
| Резьба под контрольный манометр |
наруж М20х1,5 с заглушкой | ||
| Масса, кг | КЗИТ-25л - 0,88 КЗИТ-40с - 0,84 КЗИТ-60н - 0,85 |
||
| *возможно изготовление до + 600 °С и -60 °С | |||
