РЕЛЕ ДАВЛЕНИЯ ТИП РД-6

ОБЩИЕ СВЕДЕНИЯ:

Реле давления РД-6 являются простым электро-механическим средством измерения и регулирования технологических процессов. Широкое применение приборы получили в бойлерных, котельных, тепловых пунктах, системах пожаротушения, компрессорных.
Принцип действия: при достижении заданного значения реле давления замыкает (размыкает) электрическую цепь. Исполнение прибора позволяет использовать его напрямую при управлении насосами и другими исполнительными механизмами без дополнительных устройств. Диапазон срабатываения можно заранее определить как фиксированный или настраиваемый в процессе эксплуатации. Реле давления серийно комплектуется перекидной одноплюсной контактной системой (SPDT).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (стандартное исполнение):

Чувствительный элемент:
Мембранная коробка.

Материал мембраны:
Нержавеющая сталь SS316L.

Материал корпуса:
Литой алюминий.

Материал поверхностей, контактирующих с измеряемой средой:
Нержавеющая сталь SS304.

Воспроизводимость:
1,0% от полной шкалы.

Дифференциал:
Настраиваемый.

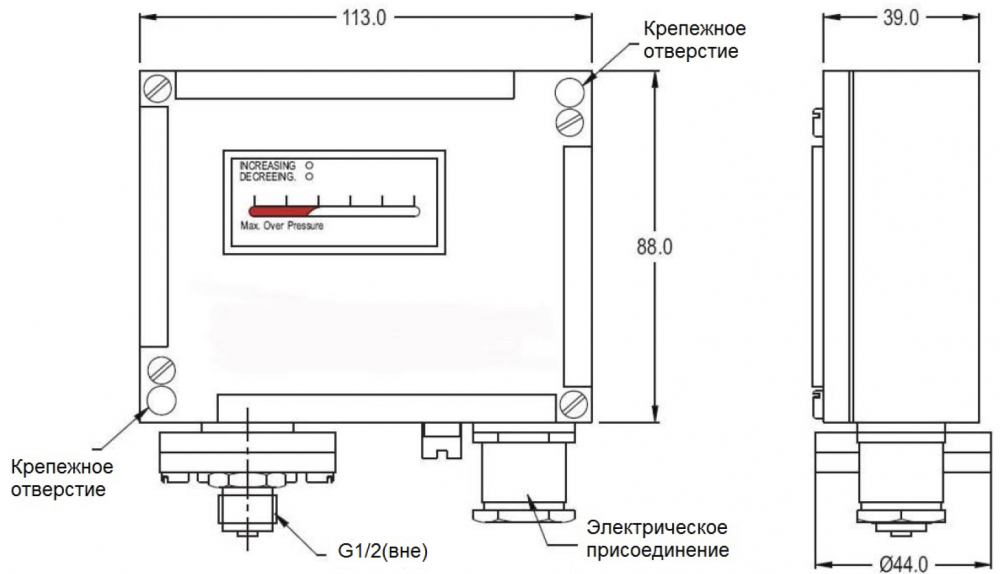

Присоединение:
Радиальное, панельное.

Присоединение к процессу:
Резьба G1/2(вне).

Защита:
IP66

Кабельный ввод:
PG 13,5мм.


Максимальная температура рабочей среды:
150°С.

Максимальная температура окружающей среды:
от -40°С до +60°С.

Микропереключатель:
1SPDT перекидной контакт.

Характеристика микропереключателя:
15А, 250VAC, 0,4A, 110VDC.

Класс точности по шкале:
5,0% от полной шкалы.

Измеряемая среда:
Воздух, масло, вода.

Опции:
Очистка под кислород.
Табличка с номером по проекту. Стальная скоба для крепления на стену. Скоба для крепления на 2" трубу.
Кабельный ввод с двойной компрессией.
2SPDT микропереключатель с фиксированной "мертвой зоной".
Нержавеющая сталь SS316 для поверхностей, контактирующих с измеряемой средой.
