ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ (ДАТЧИК ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип давления:
дифференциальное.

Диапазоны измерения:
0...+/-5 кПа...10000 кПа

Резьба присоединения:
G1/4, М12х1,5, 1/2NPT; другие резьбы по запросу

Выходные сигналы:
4…20 mA 2-х пров.; 0…20 mA, 3-х проводной; 0/1…5 V, 3-х пров.; 0…10 V, 3-х пров. и другие по запросу.

Чувствительный элемент:
кремниевый тензорезистивный.

Температура измеряемой среды:
-40…+85°C; по запросу
-40…+125°C.

Применение:
общепромышленное.

Измеряемые среды:

газ, вода, топливо и другие жидкости, нейтральные к материалам датчика давления, имеющим контакт с измеряемой средой.

Дополнительные характеристики и возможности:

-Долговременная стабильность показаний и калибровочных характеристик.

-Высокий показатель температурной компенсации.

-Дополнительная высокая защита от короткого замыкания, перепадов напряжения и неправильного подключения.

-Надежная и прочная конструкция.

-Длительный срок службы.

Основная погрешность(нелинейность. гитерезисб, воспроизводиомсть):
0,5 % или 0,25 % от диапазона измерения.

Технические параметры: Единицы измерения:

кПа, бар – стандарт; другие по запросу.

Стандартные диапазоны:
0…10 кПа; 0…60;0…400; 0…2500;
0…16;0…100; 0…600; 0…4000;
0…25;0…160; 0…1000; другие по запросу. 0…40;0…250; 0…1600;

Максимальная перегрузка:
1,5 х НД (номинальное давление).

Статическое давление:
3 х НД (номинальное давление); 5 х НД; 10 х НД

Сопротивление нагрузки:

токовый выходной сигнал:
2-х проводное: Rmax=[(Ub-10)/0.02] Ом; 3-х проводное: Rmax=500 Ом;
вольтовый выходной сигнал: Rmax>100 кОм;

Выходной сигнал:
4…20 mA, 2-х пров.; 0…20 mA, 3-х пров.; 0/1…5 V, 3-х пров.; 0…10 V, 3-х пров.; другие по запросу.

Напряжение:
12…30 V.

Долговременная стабильность:
+ 0.1% диапазона измерения/год.

Время отклика: ≤ 10 мс.

Допускаемая приведенная погрешность по температуре:

+0,75% диапазона измерения;
+0,07 диапазона измерения/10 К.

Диапазон температурной компенсации: -10…+70°C.

Сопротивление изоляции: : >100 Mом&50В.

Защита от короткого замыкания: постоянно.

Обрыв соединения:
датчик не повреждается, но прекращает работать.

Температура измеряемой среды: -40 … 85°C.

Температура окружающей среды: -40 … 65 °C.

Температура хранения: -40…65°C.

Электрическое присоединение:

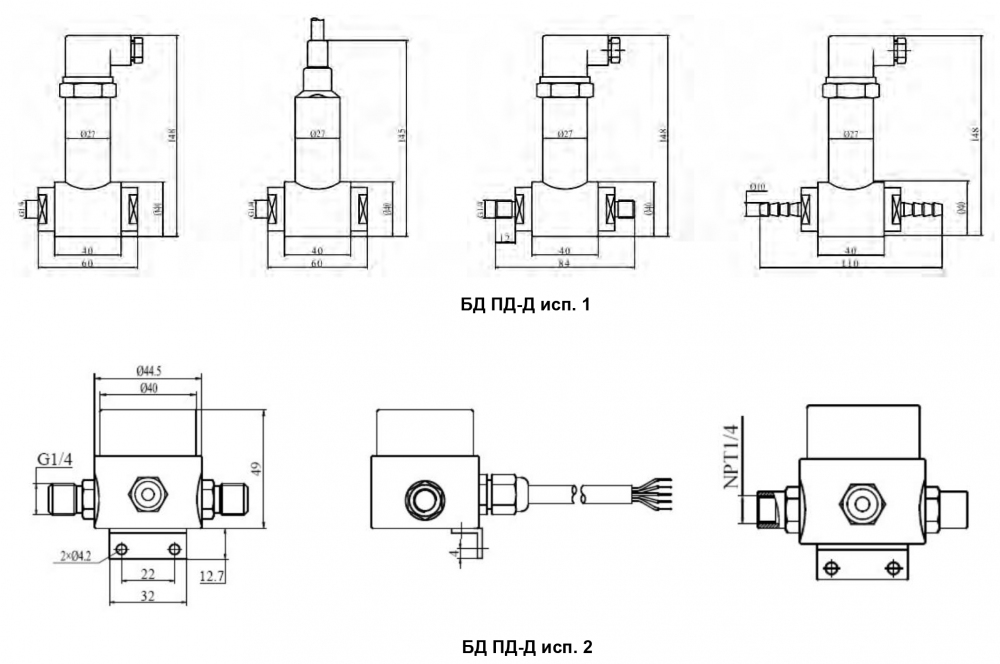

БД ПД-Д исп.1 штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем), исполнение IP65;
пятиуровневая защита, кабельный ввод, исполнение IP68.
БД ПД-Д исп.2 кабельная сборка, кабель 1,5 м, исполнение IP65.

Материал корпуса: нержавеющая сталь.

Материал уплотенения: витон.

Материал мембраны: нержавеющая сталь.

Потребление тока: макс. 25 мА.

Вес: около 300 гр.

Средний срок службы: 12 лет.
