ДАТЧИК (ПРЕОБРАЗОВАТЕЛЬ) ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ БД-2

Тип давления: избыточное, абсолютное.
Диапазоны измерения: 0…10 (16…2200)бар, x0.1 МПа.
Основная погрешность: 0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент: металлический тонкопленочный.
Температура измеряемой среды: -45…200 C.
Применение: для измерения средних, высоких и очень высоких давлений рабочих сред гидравлических систем.
Измеряемые среды: воздух, пар, жидкости и другие среды, нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.

Возможна индивидуальная настройка диапазона под заказ. Пример: 0…2100 Бар; -1… 600 Бар и др.
Области применения:
- Станки и обрабатывающие центры;
- Гидравлические прессы;
- Инжекционные прессовые и формовочные машины;
- Погрузочно-разгрузочное оборудование, подвижные гидравлические установки;
- Элеваторы;
- Подъемные механизмы;
- Испытательные стенды.
Технические параметры:
- Стандартные диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

- Тип давления: избыточное, абсолютное.
- Максимальная перегрузка: 200 % от диапазона измерения.
- Максимальное давления разрушения: 400 % от диапазона измерения
- Выходной сигнал: 2-х проводное присоединение: 4…20 mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
- Основная погрешность (нелинейность, гистерезис, вопроизводимость): 0.5% или 0,25%.
- Напряжение: 10…30 V.

- Сопротивление нагрузки: токовый выход: 2-х проводное: R max = [(UВ- UВ-min)/0.02]Ом;

3-х проводное : R max = 500 Ом;

вольтовый выход: R max = 10 кОм.

- Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность: напряжение питания: ≤ ± 0.05 % диапазона измерения/10 В; сопротивление нагрузки: ≤ ± 0.05 % диапазона измерения/кОм.
- Долговременная стабильность: ≤ ± 0.1% диапазона измерения/год.
- Время отклика: ≤ 5 мс.
- Допускаемая приведенная погрешность по температуре: ± 0.75 % диапазона измерения; ± 0.07 диапазона измерения / 10 К.
- Диапазон температурной компенсации: -20 … 100 C.
- Сопротивление изоляции: >100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик не повреждается, но прекращает работать.
- Перегрузка по напряжению: -120…150 D постоянного напряжения (1с при 25 С).
- Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
- Температура измеряемой среды: -45 … 200 C.
- Температура окружающей среды: -40…65 C.
- Температура хранения: -40…100 C.
- Виброустойчивость: 10 g.
- Ударопрочность: 100 g 11 мс.

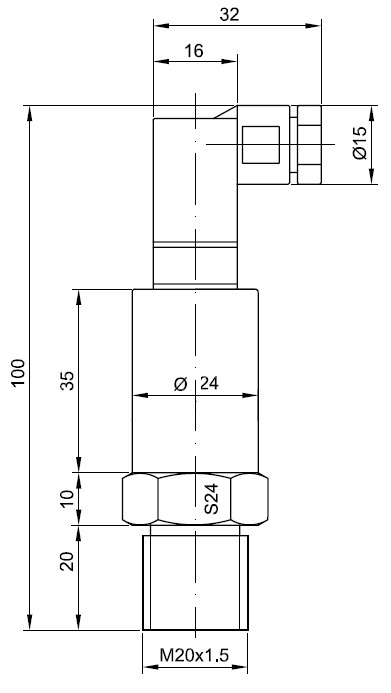

- Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
- Исполнение: IP 65; IP 67.
- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
- Материал штуцера: нержавеющая сталь.
- Материал корпуса: нержавеющая сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая сталь.
- Потребление тока: при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
- Вес: 140 гр.
- Установочное положение: любое.
- Срок службы: > 100x10 в 6 степени циклов нагружения.
- Средний срок службы: 12 лет.
