МАНОМЕТР ДЕФОРМАЦИОННЫЙ ЭЛЕКТРОКОНТАКТНЫЙ СИГНАЛИЗИРУЮЩИЙ ТИП ДМЭ

ОБЩИЕ СВЕДЕНИЯ:

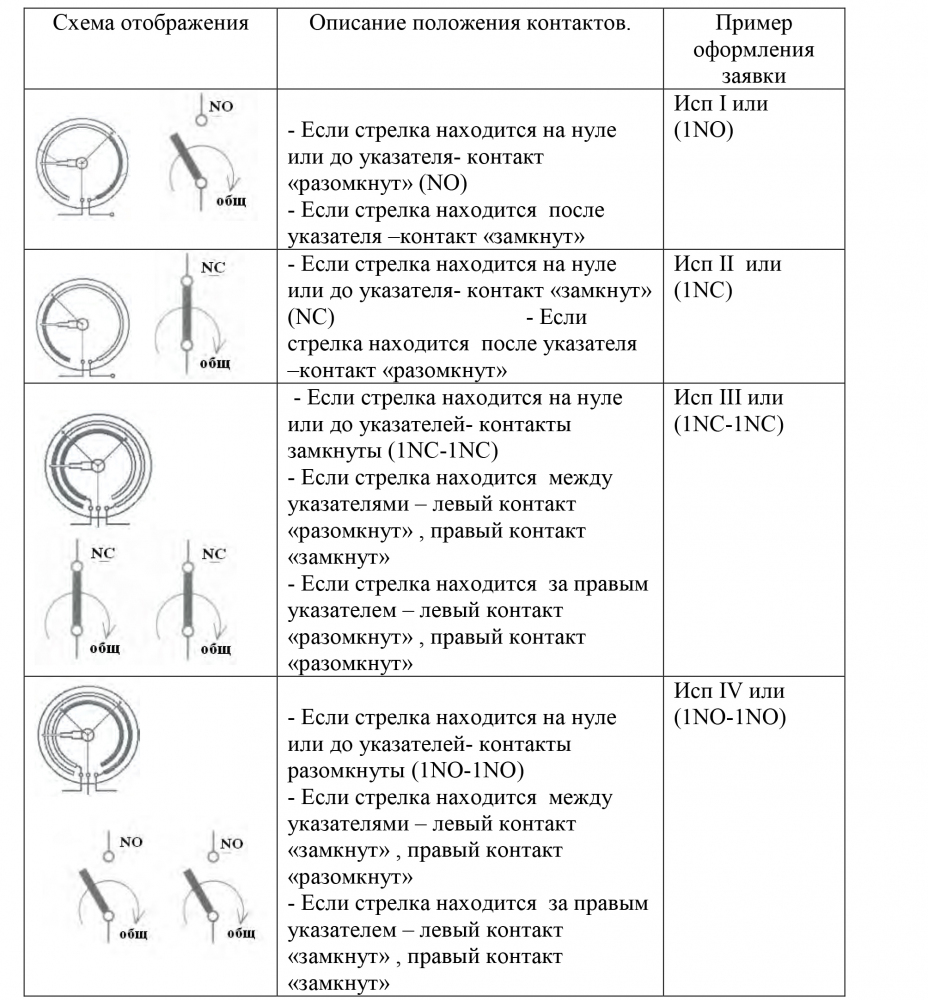

Манометры деформационные, с трубчатой пружиной, электроконтактные, предназначены для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нержавеющей стали. Обеспечивают управление внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения или выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов.
Используется в системах водоснабжения, а также в химической, нефтехимической, нефтегазовой, фармацевтической, пищевой промышленности, теплоэнергетики, машиностроении, приборостроении, капитальном строительстве и т.д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Номинальный диаметр корпуса (НД):
63; 100; 150 (160).

Класс точности ( по ГОСТ 2405-88):
1,0; 1,5 (1,6); 2,5.

Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,4%.

Диапазоны измерений:
-1…0 (0,6, 1,5, ... , 24), 0 ... (0 ... 0,6, 1, ... , 2500) бар, кгс/см2,
x0.1 МПа или другие эквивалентные единицы давления.

Допустимые температуры:
Окружающая среда: -60…+65°С. Измеряемая среда: -50...+150 °С (200°С)

(без заполнения корпуса), при заполнении диэлектрическим маслом макс. -60...+100°.

Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.

Присоединение:

Нержавеющая сталь, штуцер снизу, сзади (осевое экс- центричное).
Измерительный элемент:

До 60 бар, трубчатая пружина Бурдона, нерж. сталь; Свыше 60 бар, многоспиральная пружина, нерж. сталь.

Передаточный механизм:
Нержавеющая сталь.

Циферблат:
Алюминий белого цвета, градуировка черного цвета.

Стрелка:
Алюминий черного цвета, фиксированная.

Корпус:
Нержавеющая сталь, IP65; другие материалы по запросу.

Стекло:
Инструментальное безопасное стекло.
