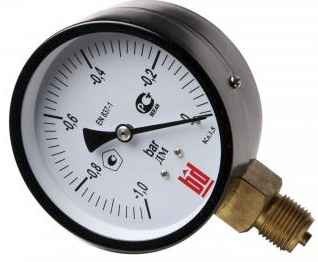

МАНОМЕТР ОБЩЕТЕХНИЧЕСКИЙ С ТРУБЧАТОЙ ПРУЖИНОЙ, ТИП ДМ (МОДИФИКАЦИЯ 1)

Назначение:
Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо и др).
Область применения:
Манометр общетехнический с трубчатой пружиной. Манометр ДМ 2500 бар.

Номинальный диаметр корпуса/Класс Точности:

диаметр
корпуса		 40 50 63 100 160 250
класс
точности		 2,5 2,5 1,5
2,5		 1,0
1,5		 1,5
1,0		 1,5

Погрешность:
Дополнительная погрешность при изменении температуры окружающей среды от 20±2 °С в диапазоне рабочих температур на каждые 10 °С составляет не более ± 0,6 %.

Диапазоны измерений:
-1 ... 0 (0.6, 1.5, ... , 24), 0 ... (0.6, 1, ... , 1000) бар, кгс/см2, x 0.1 МПа или другие эквивалентные единицы измерения давления.

Допустимые температуры:
Окружающая среда: - 40…+60 °С.
Измеряемая среда: максимум +160 °С.

Рекомендуемые диапазоны измерений давления:
Измеряемое давление от 25 до 75% от конечного значения шкалы.

Присоединение:
Медный сплав.

Измерительный элемент:
Трубчатая пружина Бурдона, медный сплав.

Передаточный механизм:
Медный сплав.

Присоединения:

диаметр
корпуса		 резьба
40 М10x1; G1/8; 1/8 NPT
50 М10x1; G1/8; 1/8 NPT; М12x1.5; G1/4; 1/4 NPT
63 М12x1.5; G1/4; 1/4 NPT
80 М12x1.5; G1/4; 1/4 NPT
100 М20х1,5; G1/2; 1/2 NPT; G3/8; 3/8 NPT
160 М20х1,5; G1/2; 1/2 NPT; G3/8; 3/8 NPT
250 М20х1,5; G1/2; 1/2 NPT

Циферблат:
Алюминий белого цвета, с ограничительным штифтом, шкала черного цвета.

Стрелка:
Алюминий черного цвета.

Корпус:
Сталь черного цвета – стандарт: сталь красного, синего, белого цвета – заказ.

Степень защиты приборов от воздействия твердых частиц, пыли и воды:
IP 43, IP 54

Стекло:
Инструментальное стекло, органическое стекло.

Кольцо:
Сталь черного цвета.

Опции:
Встроенный демпфер (дроссель);
Очистка под кислород;
Дизайн шкалы по запросу Заказчика (цветные, комбинированные шкалы);
Дополнительные специальные шкалы фреоновые и др;
Задний крепежный фланец;
Передний (фронтальный) крепежный фланец;
Скоба для крепления на панели.
Регулируемая красная стрелка, указывающая допустимое максимальное давление
Проверка гелием.
Поверка.
