ТЕРМОМАНОМЕТР ТМТБ BD ЛАТУНЬ

ОБЩИЕ СВЕДЕНИЯ:

Термоманометр Тип ТМТБ - БД – комбинированный прибор, для измерения давления и температуры. Прибор предназначен для визуального контроля основных параметров теплоносителя (давления и температуры) в процессах, там, где обычно применяют отдельно манометр и термометр. Объединив эти два прибора в одном корпусе, мы получили комбинированный прибор, получивший название «термо- манометр».

Область применения:

Термоманометр Тип ТМТБ - БД – комбинированный прибор, для измерения давления и температуры.



Термоманометр Тип ТМТБ - БД – комбинированный прибор, для измерения давления и температуры. Прибор
предназначен для визуального контроля основных параметров теплоносителя (давления и температуры) в
процессах, там, где обычно применяют отдельно манометр и термометр.
Объединив эти два прибора в одном корпусе, мы получили комбинированный прибор, получивший название «термо-
манометр».
Конструктивно термоманометр объединяет 2 прибора: манометр и биметаллический термометр. Наш термомано-
метр имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, дру-
гая — температуры. Компания «БД» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100
мм. Наши термоманометры могут быть осевыми и радиальными. Длина погружаемой части также может варьиро-
ваться по заказу клиента. Все термоманометры комплектуются обратным клапаном. Клапан - это запорное устрой-
ство, которое служит с одной стороны для удобства монтажа прибора, с другой стороны выполняет функцию крана,
что позволяет демонтировать термоманометр без остановки технологического процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Материал корпуса:
сталь, корпус, крашенный черного цвета.

Материал штока: латунь.

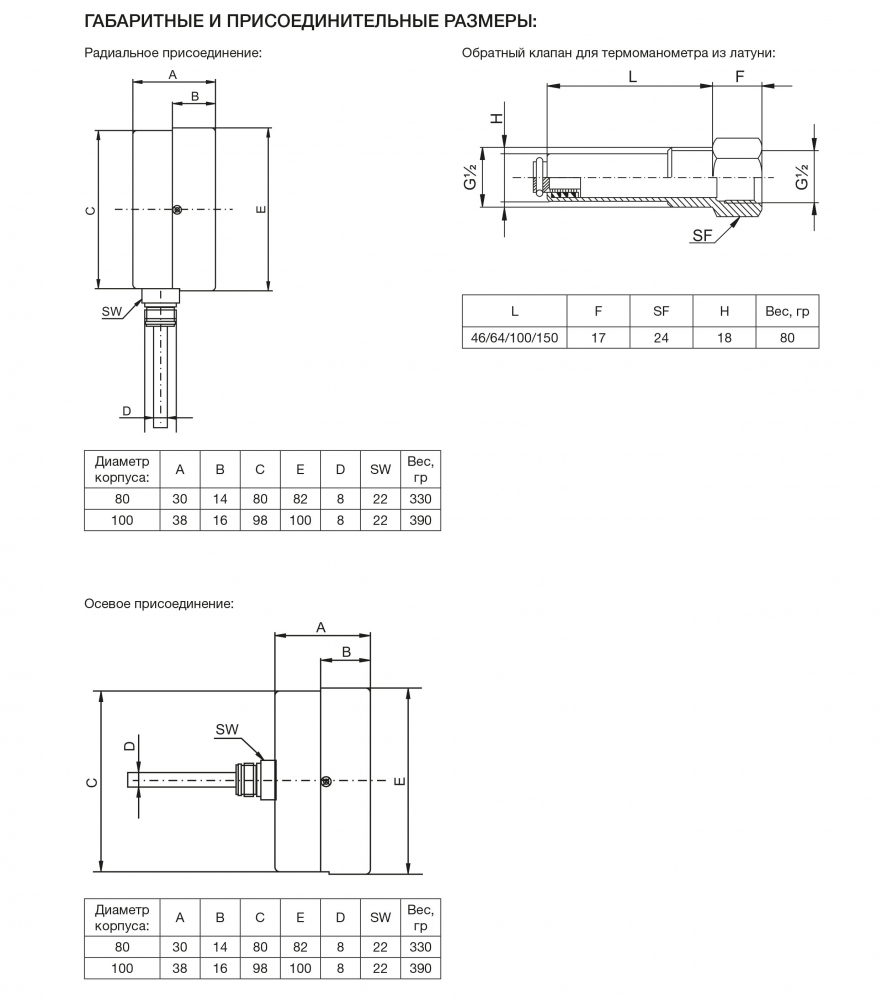

Варианты присоединения:
радиальное, осевое.

Диаметры корпуса: 80; 100 мм.

Длины штока: 46; 64; 100; 150 мм.


Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.

Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа;

Погрешность: ±2,5 %.
Обратный клапан с резьбой G½ (нар) поставляется с прибором.


Область применения:
- водоснабжение,
- теплоснабжение.
- вентиляция
- кондиционирование

Технические параметры: Чувствительный элементы:
биметаллическая спираль, трубка Бурдона.

Температура окружающей среды: -40… +60°C.

Материал корпуса: латунь.

Стекло: прозрасный пластик.

Уплотнение: витон. Циферблат:алюминий. Стрелки: алюминий.

Диаметры корпуса: 80; 100 мм.

Степень защиты: IP 65.

Варианты присоединения:
радиальное, осевое.

Материал штока: латунь.

Длины штока: 46; 64 мм.

Материал обратного клапана: нержавеющая сталь.

Резьба присоединения прибора:
G½ (нар).

Резьба присоединения обратного клапана:
G½ (вну) x G½ (нар).

Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.

Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа.

Максимальная температура измеряемой среды:
0…+160 °C.

Погрешность: 2.5 %.

Максимальное давление на обратном клапане: 60 бар.
