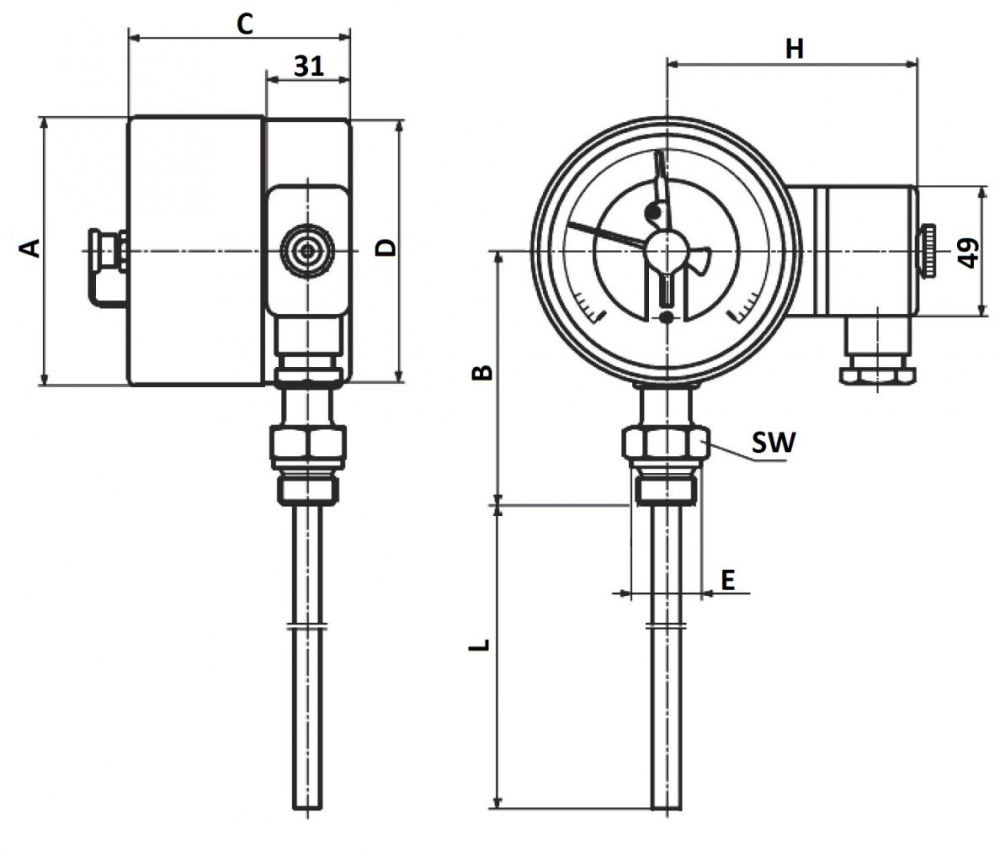

ТЕРМОМЕТР ГАЗОВЫЙ ПОКАЗЫВАЮЩИЙ С ЭЛЕКТРОКОНТАКТАМИ ТИП ТГП МОД.Э

Область применения:

- химическая промышленость

- нефтяная промышленость

- газовая промышленость

- пищевая промышленость

- перерабатывающая промышленость

- водоснабжение

- теплоснабжение

- вентиляция

- кондиционирование

Краткие технические данные:



- Материал корпуса: нержавеющая сталь.

- Материал штока: нержавеющая сталь.

- Варианты присоединения: радиальное, осевое, поворотно-откидное, радиальное с капилляром, осевое с капилляром.

- Диаметры корпуса: 100; 150 мм.

- Длины штока: 35…1000 мм.

- Длина капилляра: 0,5….15 метров.

- Диапазоны температур: -80…+700 °C.

- Погрешность: ±1,5; ±2,5 %; 1 по EN 13190.

- Резьба присоединения: G1/2; M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.

- Контакты: магнитное поджатие, индуктивные (взрывозащищенное исполнение Ex).

- Исполнение контактов: III; IV; V; VI.





Общие сведения:



Электроконтактный газонаполненный термометр ТГП предназначен для измерений температуры жидких и газообразных сред, а так же обеспечивают управление внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения или выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов.



Область применения:



- химическая промышленость

- нефтяная промышленость

- газовая промышленость

- пищевая промышленость

- перерабатывающая промышленость

- водоснабжение

- теплоснабжение

- вентиляция

- кондиционирование



Технические параметры:

- Чувствительный элемент: трубка Бурдона.

- Температура окружающей среды: -50… + 60°C.

- Материал корпуса: нержавеющая сталь.

- Стекло: многослойное безопасное стекло.

- Уплотнение: витон.

- Циферблат: алюминий.

- Стрелка: алюминий, фиксированная. Другие варианты исполнения поставляются по заказу, например корректировка нуля на стрелки.

- Диаметры корпуса: 100; 150 мм.

- Кольцо: байонетное.

- Степень защиты: IP 65.

- Варианты присоединения: радиальное, осевое, поворотно-откидное, радиальное с капилляром, осевое с капилляром.



- Материал штока: нержавеющая сталь.

- Длины штока: 35…1000 мм.

- Диаметр штока: 6; 6.35; 8; 9.5; 10; 12.

- Максимальное давление на штоке, без гильзы: 25 бар.

- Материал оплетки и капилляра: нержавеющая сталь.

- Длина капилляра: 0,5….15 метров.

- Резьба присоединения: G1/2; M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4. Другие соединения по запросу.

- Конструкция присоединения: жестко на штоке (стандарт), наружная резьба; гладкий шток, без резьбы; вращающаяся на штоке, гайка с наружной резьбой; накидная гайка, внутренняя резьба; подвижное на штоке, наружная резьба.

- Защитная гильза: поставляется отдельно по запросу. (Смотрите описания - гильзы)

- Стандартные диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;

-30…+50; -20…+40; -20…+60; 0…+60; 0…+80; 0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;

0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C. Возможно изготовление других диапазонов. Например: -50…+100 °C.

- Погрешность: 1; 1.5 %;

- Контакты: с магнитным поджатием, индуктивные контакты.

- Исполнение контактов: III; IV; V; VI по ГОСТ 2405-88.

- Электрическое присоединение: клеммная коробка.

- Электрические характеристики:

магнитное поджатие:



Предельные значения нагрузки на контакты (омическая нагрузка)

Сухие

Заполнение корпуса диэлектрическим силиконовым маслом

Макс. рабочее напряжение

250 В

250 В

Рабочий ток:

Ток включение



1,0 А



1,0 А

Ток выключения

1,0 А

1,0 А

Ток длительной нагрузки

0,6 А

0,6 А



Максимальная нагрузка



30 Вт/50ВА

20 Вт/20ВА

Материал контактов



сплав серебро-никель (80% серебро/20 % никель/позолота 10um)

Температура окр. среды

-40…+60 C

Максимальное кол-во

контактов

4



Рекомендуемая нагрузка на контакты при омической и индуктивной нагрузке:

Напряжение DC/AC





Сухие

Заполнение корпуса диэлектрическим силиконовым маслом





В

омическая нагрузка

индуктивная нагрузка

омическая нагрузка

индуктивная нагрузка

DC mA

AC mA

cos φ >0.7

mA

DC mA

AC mA

cos φ >0.7

mA

220/230

100

120

65

65

90

40

110/110

200

240

130

130

180

85

48/48

300

450

200

190

330

130

24/24

400

600

250

250

450

150





индуктивные:

Максимальный входной ток

52 mA

Максимальное входное напряжение

16 В

Максимальная входная мощность

0.84 Вт

Максимальная внутренняя емкость

50 пФ

Максимальная внутренняя индуктивность

250 мкГн



- Дополнительные опции: заполнение корпуса диэлектрическим силиконовым маслом;

дополнительные отметки на шкале; шкала в °F; двойная шкала °С/ °F.
