ДАТЧИК (ПРЕОБРАЗОВАТЕЛЬ) ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ БД ПД-Р

Датчик давления БД мод. ПД-Р является современным недорогим решением для всех отраслей промышлености, где возможно его применение. Датчик преобразует давление рабочей измеряемой среды в выходной электрический сигнал.  Данный преобразователь позволяет измерить абсолютное или избыточное  давление в статическом или динамическом режиме.  Максимальное давление, на которое рассчитана данная серия 600 бар. Корпус датчика изготовлен из высококачественной нержавеющей стали.  Материал уплотнение - витон.
Возможна индивидуальная настройка диапазона под заказ. Пример: 0…9 Бар; -1… 600 Бар и др.

Краткие технические данные:


Тип давления: избыточное, разрежение, абсолютное.
Диапазоны измерения: -1…0; -1…1 (1.6…25); 0…1 (1.6…600) бар, x0.1 МПа.
Основная погрешность: 0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент: кремниевый тензорезистивный.
Температура измеряемой среды: -40…150 C.
Применение: общепромышленное.
Измеряемые среды: воздух, пар, жидкости и другие среды, нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.

Дополнительные характеристики и возможности:

- Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Настройка диапазона программным способом.
- Длительный срок службы.


- Стандартные диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.



-1…0 -1…4 -1…25 0…4 0…25 0…160
-1…1 -1…6 0…1 0…6 0…40 0…250
-1…1.6 -1…10 0…1,6 0…10 0…60 0…400
-1…2.5 -1…16 0…2,5 0…16 0…100 0…600


- Тип давления: избыточное, абсолютное, разрежение .
- Максимальная перегрузка: 150 % от диапазона измерения.
- Выходной сигнал: 2-х проводное присоединение: 4…20 mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
- Основная погрешность (нелинейность, гистерезис, вопроизводимость): 0.5% или 0,25%.
- Напряжение: 10…30 V.
- Сопротивление нагрузки: токовый выход: 2-х проводное: R max = [(UВ- UВ-min)/0.02] Ом;
3-х проводное : R max = 500 Ом;
вольтовый выход: R max = 10 кОм.
- Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность: напряжение питания: ≤ ± 0.05 % диапазона измерения/10 В; сопротивление нагрузки: ≤ ± 0.05 % диапазона измерения/кОм.
- Долговременная стабильность: ≤ ± 0.1% диапазона измерения/год.
- Время отклика: ≤ 5 мс.
- Допускаемая приведенная погрешность по температуре: ± 0.75 % диапазона измерения; ± 0.07 диапазона измерения / 10 К.
- Диапазон температурной компенсации: -10 … 80 C.
- Сопротивление изоляции: >100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик не повреждается, но прекращает работать.
- Перегрузка по напряжению: -120…150 D постоянного напряжения (1с при 25 С).
- Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
- Температура измеряемой среды: -40 … 150 C.
- Температура окружающей среды: -40…65 C.
- Температура хранения: -40…100 C.
- Виброустойчивость: 10 g.
- Ударопрочность: 100 g 11 мс.
- Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
- Исполнение: IP 65; IP 67.

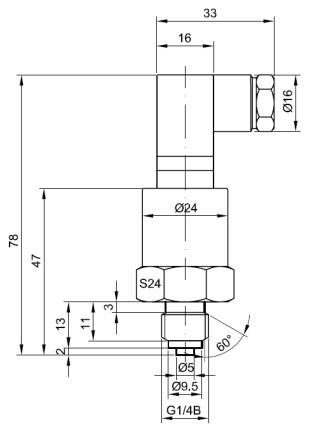

- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
- Материал штуцера: нержавеющая сталь.
- Материал корпуса: нержавеющая сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая сталь.
- Потребление тока: при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
- Вес: 140 гр.
- Установочное положение: любое.
- Срок службы: > 100x10 в 6 степени циклов нагружения.
- Средний срок службы: 12 лет.
