ДАТЧИК (ПРЕОБРАЗОВАТЕЛЬ) ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ БД-1

Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Настройка диапазона программным способом.
- Длительный срок службы.

Тип давления: избыточное, разрежение.
Диапазоны измерения: 0…25 (40…6000) mbar, x 0.1 КПа; 0…1 (1,6…60) bar, x0,1 МПа.
Основная погрешность: 0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент: кремниевый.
Температура измеряемой среды: -40…100 C.
Применение: общепромышленное.
Измеряемые среды: газы, сжатый воздух, неагрессивные жидкости нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.

- Стандартные диапазоны измерения давления:
Единицы измерения: мбар; х 0,1 KПа – стандарт. Другие единицы измерения заказ.

0...25 0...160 -25...0 -160...0 -10...15 -60...100
0...40 0...250 -40...0 -250...0 -15...25 -10...150
0...60 0...400 -60...0 -400...0 -20...-40 -150...250
0...100 0...600 -100...0 -600...0 -40...60 -200.400

Единицы измерения: бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

0...1 0...4 0...16 0...60
0...1,6 0...6 0...25 -1...0
0...2,5 0...10 0...40 -


- Тип давления: избыточное, разрежение.

- Максимальная перегрузка: 0…25 (60…400) мбар, x 0.1 КПа – макс. давление 1 бар.
0…1(1,6…60) бар, x 0.1 МПа – макс. давление 150 % от измеряемого диапазона.

- Выходной сигнал: 2-х проводное присоединение: 4…20 mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.

- Основная погрешность (нелинейность, гистерезис, вопроизводимость): 0.5% или 0,25%.

- Напряжение: 10…30 V.

- Сопротивление нагрузки: токовый выход: 2-х проводное: R max = [(UВ- UВ-min)/0.02]Ом;

3-х проводное : R max = 500Ом;

вольтовый выход: R min = 10 кОм.

- Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность: напряжение питания: ≤ ± 0.05 % диапазона измерения/10 В; сопротивление нагрузки: ≤ ± 0.05 % диапазона измерения/кОм.
- Долговременная стабильность: ≤ ± 0.2 % диапазона измерения/год.
- Время отклика: ≤ 5 мс.
- Допускаемая приведенная погрешность по температуре: ± 0.75 % диапазона измерения – для диапазона измерения больше 400 мбар; ± 1.0 % диапазона измерения для диапазона измерения от 100 до 400 мбар; ± 1.5 % для диапазона измерения меньше 100 мбар.
- Диапазон температурной компенсации: 0 … 60 C.
- Сопротивление изоляции: >100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик не повреждается, но прекращает работать.
- Перегрузка по напряжению: -120…150 В постоянного напряжения (1с при 25 С).
- Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
- Температура измеряемой среды: -40 … 90 C.
- Температура окружающей среды: -40…65 C.
- Температура хранения: -40…100 C.
- Виброустойчивость: 10 g.
- Ударопрочность: 100 g 11 мс.
- Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный разъем 7 pins AVIATION PLUG; проводное соединение.
- Исполнение: IP 65; IP 67.
- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
- Материал штуцера: нержавеющая сталь.
- Материал корпуса: нержавеющая сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая сталь.
- Потребление тока: при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
- Вес: 140 гр.
- Установочное положение: любое.
- Срок службы: > 100x10 в 6 степени циклов нагружения.
- Средний срок службы: 12 лет.

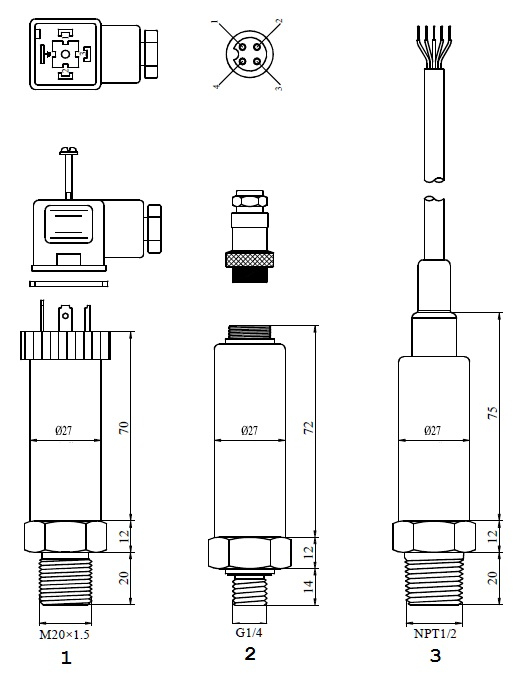

Стандартная длина кабеля для 2 и 3 присоединения 2 метра.

1 штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем)
2 штепсельный разъем 7 pins AVIATION PLUG
3 проводное соединение



Электрическая схема подключения:

- Двух проводная схема присоединения. -Трех проводная схема присоединения.

1 контакт - “Питание (+)”
2 контакт - “ выходной сигнал”

1 контакт - “Питание (+)”
2 контакт - “Питание ( -) и выходной сигнал”
3 контакт - “Выходной сигнал (+)”

Пример оформления заказа:
- Тип прибора, марка: БД мод. 1
- Измеряемое давление: избыточное – И.
- Диапазон измерения: 0…25; 0…40; 0…60; 0…100; 0…160; 0…250; 0…400; 0…600; -25…0; -40…0; -60…0; -100…0; -160…0; -250…0; -400…0; -600…0; -10…15; -15…25; -20…40; -40…60; -60…100; -100…150; -150…250; -200…400 мбар (х0,1 КПа). Возможны другие диапазоны.
-1…0; 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60 бар (х0,1 МПа).
- Единицы измерения: бар, МПа. Возможны другие единицы измерения.
- Погрешность: 0.5 % (стандарт), 0.25 %.
- Выходной сигнал: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC. Возможны другие выходные сигналы.
- Электрическое присоединение: Hirschman (DIN разъем) – стандарт, в коде заказа не указываем; 7 pins AVIATION PLUG – AP; проводное соединение – ПС.

- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые соединения.
Примеры:
- БД 1, И, (0...6 КПа),0.5, 4...20 мА, М20х1,5
- БД 1, И, (0…25 мбар),0.5, 0…10 VDC, G1/4
- БД 1, И, (0...10 КПа), 0.5, 0...20 mA, М20х1,5
- БД 1, И, (0…250 мбар), 0.5, 0.5…4.5 VDC, G1/4, ПС
- БД 1, И, (-60…0 мбар), 0,5, 4…20 mA, G1/2
