МЕМБРАННЫЙ РАЗДЕЛИТЕЛЬ СРЕД, DM

Краткие технические данные:
Материал фланца: нержавеющая сталь 316 SS.
Материал мембраны: нержавеющая сталь 316L SS.
Уплотнение: витон.
Диапазон измерения давления: -1…0 & 0…100 бар.
Присоединения к процессу: фланцевое DN 40, 50, 80, 100, 125 по EN1092-1.
Присоединения прибора: G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).
Общие сведения:
Разделители сред DM тубусно-фланцевой конструкции с внутренней мембраной предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред или несущих взвешенные твердые частицы сред.
Области применения:
- Химическая промышленность.
- Нефтяная промышленость
- Газовая промышленость
Отличительные особенности:
- Изготовлен полностью из нержавеющей стали
- Внутренняя фронтальная мембрана имеет надежную сварную конструкцию
- Возможно изготовление всех стандартных размеров и номинальных диаметров
Дополнительные технические параметры и коды оформления заказа:
- Модель мембранного разделителя: DM.
- Наличие капилляра из нерж. стали: с капилляром – WI,
без капилляра – Cl.
- Длина капиллярной линии: 0.5(1…15) метров.
- Резьба присоединения прибора: стандарт - G 1/2 (вну), М20х1,5 (вну),
заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал мембраны: стандарт – UJ - нержавеющая сталь 316L SS;
заказ – UM – монель; UL – хастеллой “С”; UP – серебро
(давление от 21 бар); UR – титан; UQ – тантал.

- Материал фланца: стандарт – TM – нержавеющая сталь 316 SS;
заказ – TK - нержавеющая сталь 304 SS; TL - нержавеющая сталь
316L SS; UH – титан; TX – монель; TT - хастеллой “С”; UD – тантал;
TN – углеродистая сталь.
- Номинальный диаметр присоединения к процессу: DN 40, 50, 80, 100, 125 по EN1092-1.

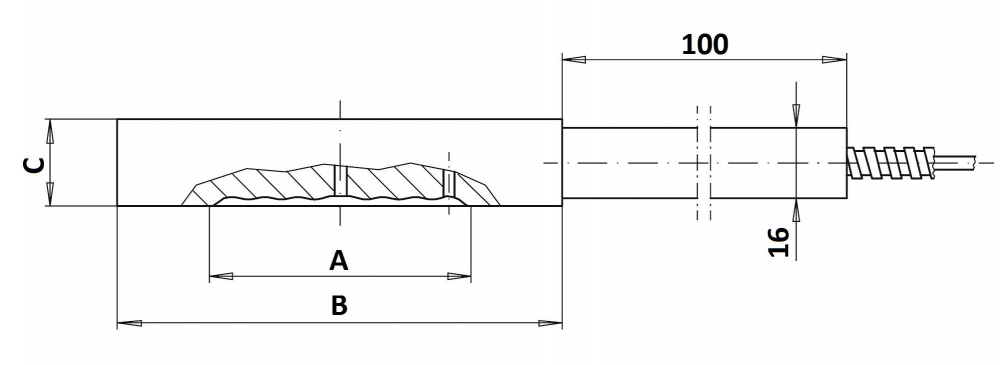

Габаритные и присоединительные размеры:
