МАНОМЕТР ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ С ТРУБКОЙ БУРДОНА, ДВЕ НЕЗАВИСИМЫЕ ДРУГ ОТ ДРУГА ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ ТИП ДМ

ОБЩИЕ СВЕДЕНИЯ:

Маномер предназначен как для измерения разностей (перепадов) давления в некристаллизирующихся газообразных и жидких средах с низкой вязкостью, так и для измерения двух значений избыточного давления. Подходит для измерения потери давления в фильтрах в технике кондиционирования воздуха и вентиляционной технике, а также для использования в системах отопления и трубопроводах (измерение перепада давления на фильтрах, насосах и т.п.). Возможно исполнение из нержавеющей стали для агрессивных сред.
Конструкция манометра представляет из себя две независимые друг от друга измерительные системы, штуцеры у которых расположены друг за другом. Диапазон шкалы дифференциального манометра выбирается исходя из максимального значения имеющегося статического давления. Величина дифференциального давления не
должна быть меньше, чем 1/6 диапазона полной шкалы манометра.
Таким образом, при заказе следует указывать максимальное общее избыточное давление (статическое) и дифференциальное давление.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный диаметр корпуса:
100 и 160мм.

Класс точности:
1,5 (1,6).
Дополнительная погрешность при изменении темпера- туры окружающей среды от 20±2 °С в диапазоне рабо- чих температур на каждые 10 °С составляет не более
± 0,6 %.

Диапазоны измерений:
0 ... (0.6, ... 600) бар, кгс/см2, x 0.1 МПа или другие эквивалентные единицы измерерия давления.

Допустимые температуры:
Окружающая среда: - 40…+60 °С. Измеряемая среда: максимум +150 °С (для измерительной системы из медного сплава)
максимум +200°С (для измерительной системы из нержавеющей стали)

Присоединение:
Медный сплав или нержавеющая сталь.
2хG1/2; 2xM20x1.5; 2x1/2NPT
плюсовое присоединение расположено сзади, минусовое спереди, помечено знаками + и -
Измерительный элемент:
Медный сплав или нержавеющая сталь.

Передаточный механизм:
Медный сплав.

Циферблат:
Алюминий белого цвета, шкала черного цвета.

Стрелка:
Основная стрелка - алюминий черного цвета; вторая - алюминий белого цвета с градуировкой
индикаторного диска, +/- 50% от полного диапазона шкалы.

Корпус:
Сталь черного цвета или нержавеющая сталь.
Степень защиты приборов от воздействия твердых частиц, пыли и воды:
IP 43.

Стекло:
Инструментальное стекло.

Кольцо:
Сталь черного цвета или нержавеющая сталь.

Опции:
Исполнение из нержавеющей стали для агрессивныз сред.
Исполнение с двойной индикацией (сдвоенный манометр).
Гидрозаполнение манометра номинальным диаметром 100мм.
Крепежный фланец спереди или сзади. Электроконтакты.
Очистка под кислород. Проливка гелием.
Поверка.

ГАБАРИТНЫЕ РАЗМЕРЫ:

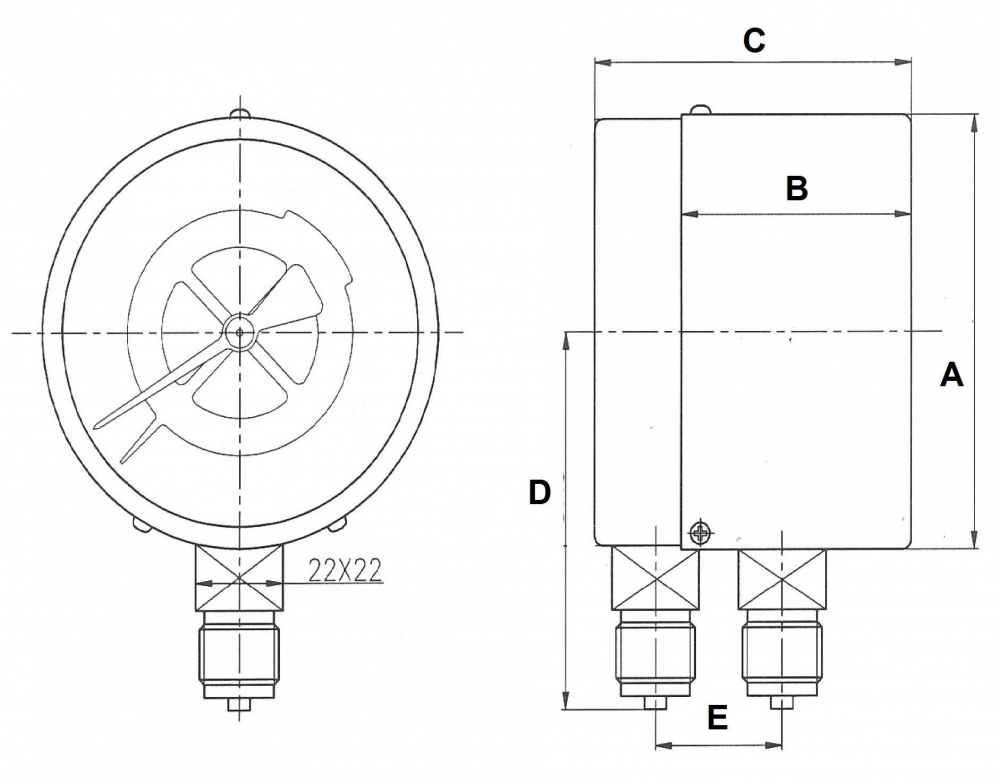

Исполнение Р (радиальный)
