МАНОМЕТР С ТРУБЧАТОЙ ПРУЖИНОЙ ДЛЯ СВЕРХ ЧИСТЫХ СРЕД (СЧС) ТИП ДМ (МОДИФИКАЦИЯ 3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальный диаметр корпуса:

40, 50 мм

Класс точности:

1.5%-50 мм 2.5%-40 мм

Дополнительная погрешность погрешность при изменениях температуры окружающей среды от 20 +2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,4%

Диапазоны измерений:

-1...0 (0,6, 1, ... , 24), 0 ... (1, ... , 350) бар, кгс/см2х 0,1 МПа или другие эквивалентные единицы измерения давления.

Допустимые температуры:

Окружающая среда: -40 ... +60°С Измеряемая температура: максимум +100°С

Рекомендуемые диапазоны измерения давления:

Измеряемое давление от 25 до 75% от конечного значения шкалы.

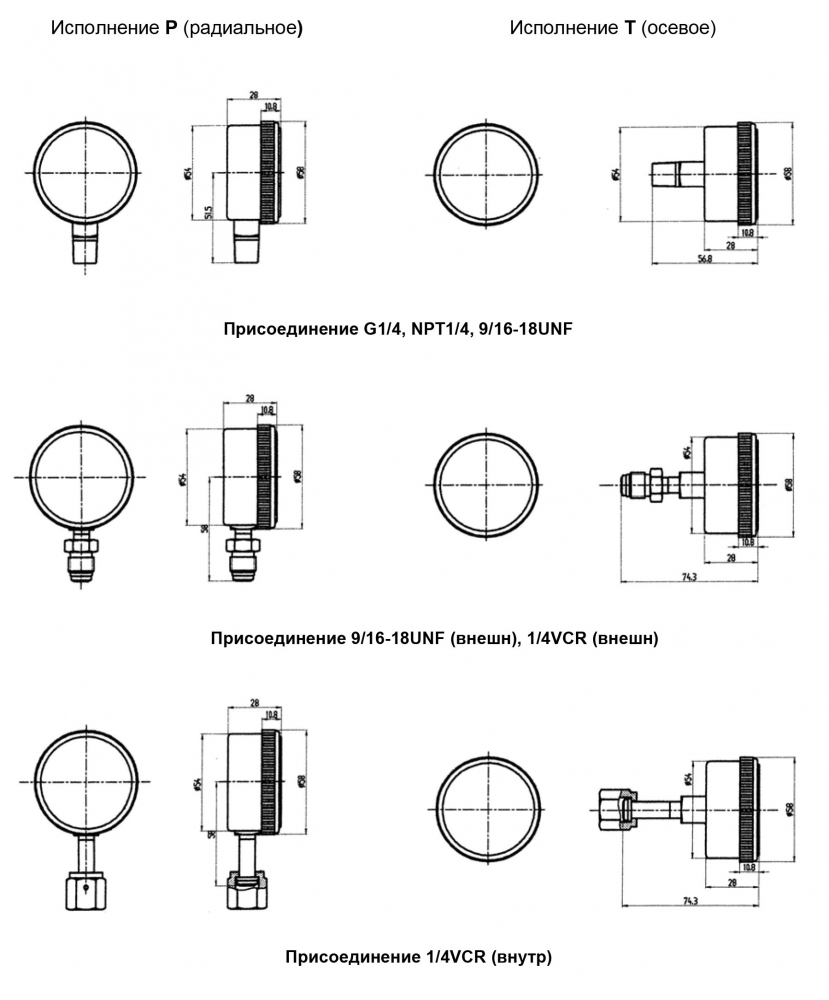

Присоединение:

Нержавеющая сталь, штуцер снизу, сзади Измерительный элемент:

Трубчатая пружина Бурдона, 316L нержавеющая сталь

Передаточный механизм:

Нержавеющая сталь

Резьбы присоединения:

G1/4, 1/4NPT, 9/16-18UNF, 1/4VCR(Hap), 1/4VCR(BHyTp).

Шкала:

Алюминий белого цвета, с ограничительным штифтом, цифры черного цвета

Стрелка:

Алюминий черного цвета Корпус:

Электрополированный, нержавеющая сталь, IP54

Стекло:

Поликорбонат

Опции:

Очистка под кислород

Двойные шкалы:
Krc/cM2/psi, кПа/psi, psi/6ap, и другие
Дизайн шкалы по запросу заказчика (цветные двойные шкалы)
Испытание проливкой гелием
Специальные уплотнения
Свидетельство о поверке

Основные диапазоны показаний, бар х 0,1 МПа:
