ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный диаметр корпуса (НД): 100мм
Класс точности ( по ГОСТ 2405-88): 1,0, 1,5.
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,4%.
Диапазоны измерений: -1…0 (0,6, 1,5, ... , 24), 0 ... 1 (1,6, ... , 1000) бар, кгс/см2, x0.1
МПа или другие эквивалентные единицы давления.
Допустимые температуры:
Окружающая среда: -60…+65°С.
Измеряемая среда: макс +150 °С.
Рекомендуемые диапазоны измерений давления: Измеряемое давление до 75% от конечного значения шкалы.
Присоединение: Медный сплав, штуцер снизу.
Измерительный элемент: Трубчатая пружина Бурдона, медный сплав.
Передаточный механизм: Медный сплав.
Циферблат: Алюминий белого цвета, градуировка черного цвета.
Стрелка: Алюминий черного цвета, фиксированная.
Корпус: Сталь, крашеная черного цвета.
Степень защиты: IP54.
Стекло: Поликарбонат.
Присоединения: М20х1,5 (вне), G1/2 (вне) - по запросу.
Электрические контакты:
Контакты с магнитным поджатием (Максимальное напряжение 220В постоянного тока и 380В переменного тока. Сила тока не более 1А. Максимальная мощность контактов 30Вт постоянного тока и 50ВА переменного тока).
Подключение манометра осуществляется четырехжильным кабелем, сечение жил - от 0,2 лдо 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм
Опции:
Встроенный демпфер (дроссель).
Дизайн шкалы по запросу заказчика (цветные, комбинированные шкалы).
Поликарбонатное стекло (оргстекло) или пластик.
Кислородное исполнение.
Поверка.

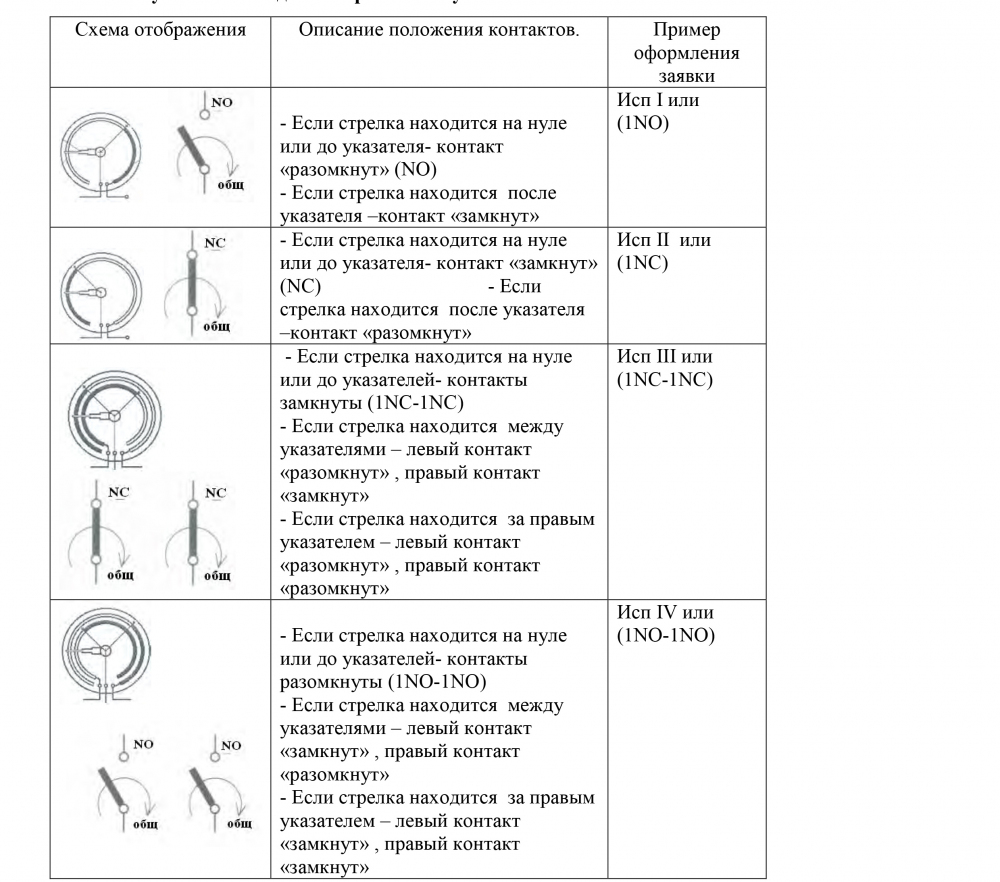

Принципиальные электрические схемы электроконтактных групп согласно ГОСТ 2405-88:
I исполнение - одноконтактная «на Замыкание» (1NO)
II исполнение - одноконтактная «на Размыкание» (1NC)
III исполнение - двухконтактная «на размыкание – размыкание» (1NC-1NC)
IV исполнение - двухконтактная «на замыкание – замыкание» (1NО-1NО)
V исполнение - двухконтактная «на размыкание – замыкание» (1NС-1NО)
VI исполнение - двухконтактная «на замыкание –размыкание» (1NО-1NС)
