НАПОРОМЕРЫ, ТАПОРОМЕРЫ, ТЯГОНАПОРОМЕРЫ С МЕМБРАННОЙ КОРОБКОЙ. ТИП НМ, ТМ, ТНМ

Напоромеры, тягомеры, тягонапоромеры с мембранной коробкой предназначены для измерений малых велечин избыточного давления и/или разряженного воздуха и газообразных, сухих, неагрессивных к нержавеющей стали сред.
Используется в системах газоснабжения, а также в фармацевтической, пищевой, промышленностях, теплоэнергетике, машиностроении, приборостроении и т. п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный диаметр корпуса (НД):
63; 100; 125; 150 (160).
Класс точности (по ГОСТ 2405-88):

диаметр корпуса 63 100, 125,
150 (160)
класс точности 1,5(1,6)
2,5		 1,0; 1,5

Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,6%.
Диапазоны измерений (см таблица №1):
0 ... 0,6; 1,0; 1,6; ... 60 кПа (0 ... 6; 10; 16; ... 600 мбар)
или другие эквивалентные единицы давления, а также соотвутствующие вакууметрические и мановакууметрические диапазоны.
Допустимые температуры:
Окружающая среда: -40…+65°С.
Измеряемая среда: максимум +150 °С
Рекомендуемые диапазоны измерений давления:
Установившаяся нагрузка: полная шкала
Переменная нагрузка: 90% от конечного значения шкалы
Кратковременная перегрузка: до 10% от конечного значения шкалы
Присоединение:
Нержавеющая сталь (медный сплав), штуцер снизу, осевое сзади (НД 63)
Осевое эксцентричное сзади (НД 100 и 150)

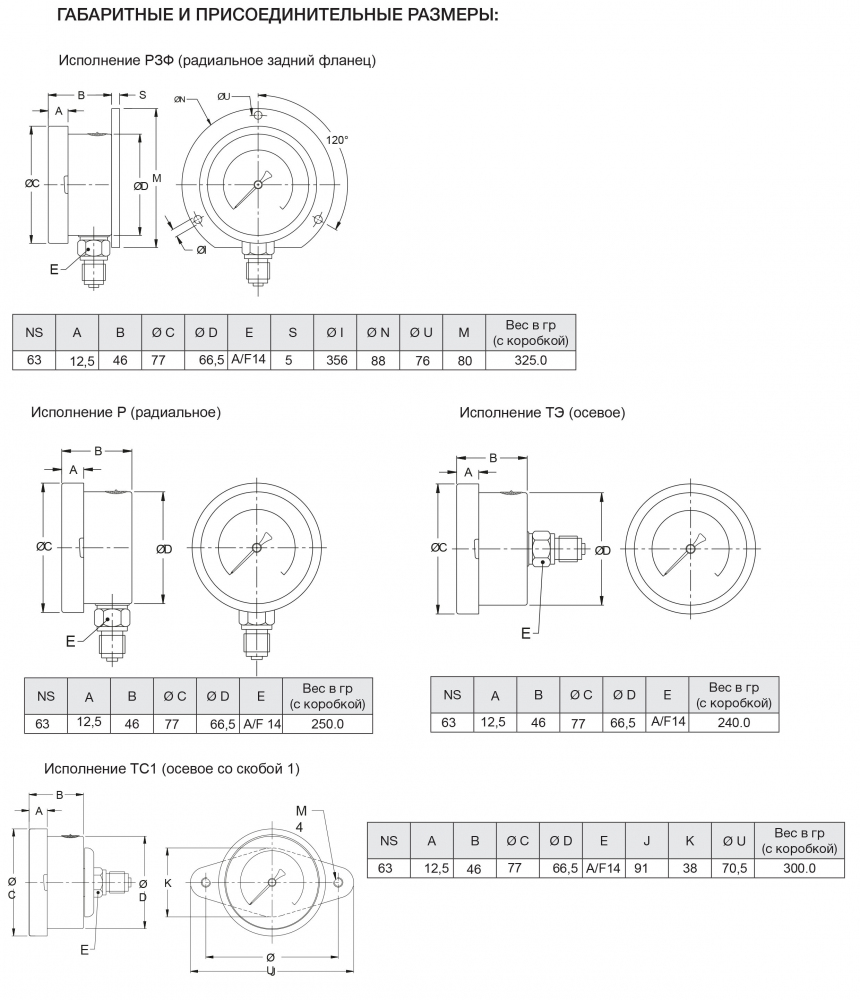

диаметр корпуса резьба
63 М10x1; G⅛; ⅛ NPT М12x1.5; G¼; ¼ NPT
100 М20х1,5; G½; ½ NPT;

Возможны другие резьбы по запросу.
Измерительный элемент:
Мембранная коробка, нержавеющая сталь, (медный сплав по запросу)
Передаточный механизм:
Нержавеющая сталь (медный сплав)
Циферблат:
Алюминий белого цвета, градуировка черного цвета, корректировка нуля.
Стрелка:
Алюминий, черного цвета.
Корпус:
Нержавеющая сталь.
Степень защиты приборов от воздействия твердых частиц, пыли и воды:
IP55 (IP65 по запросу)
Стекло:
Инструментальное стекло
Кольцо:
Нержавеющая сталь, байонетного типа
Подстройка нуля:
Винтом спереди Уплотнение: Неопрен
Опции:
Корпус из стали черного цвета.
Чувствительный элемент, передаточный механизм и штуцер из медного сплава.
Встроенный демпфер (дроссель).
Стекло из пластика, сверхпрочное или безопаное. Очистка под кислород.
Передний (фронтальный) крепежный фланец. Крепежный фланец с тыльное стороны.
Скоба для крепления на панели.
Дизайн шкалы предоставляется заказчиком (цветные, комбинированные шкалы).
Свидетельство о поверке.
